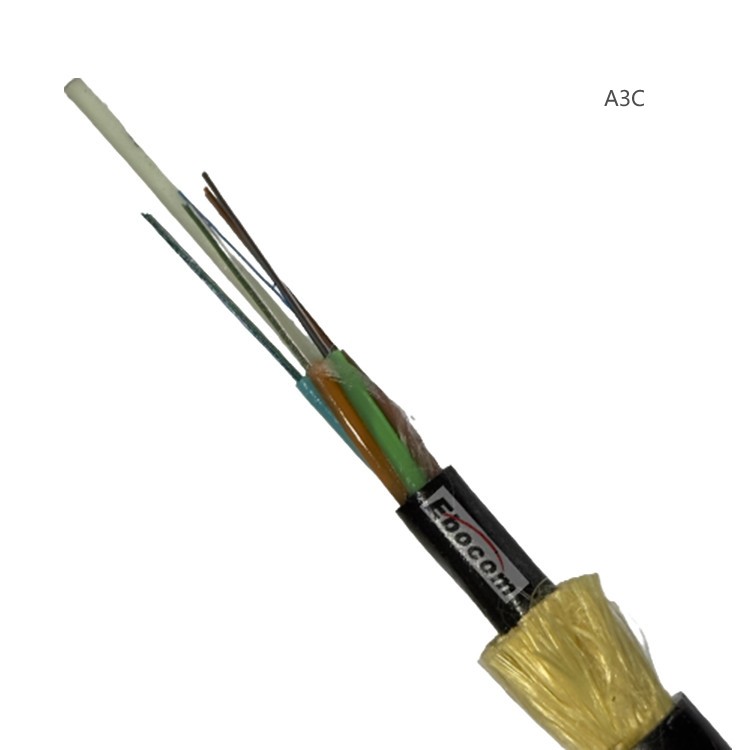

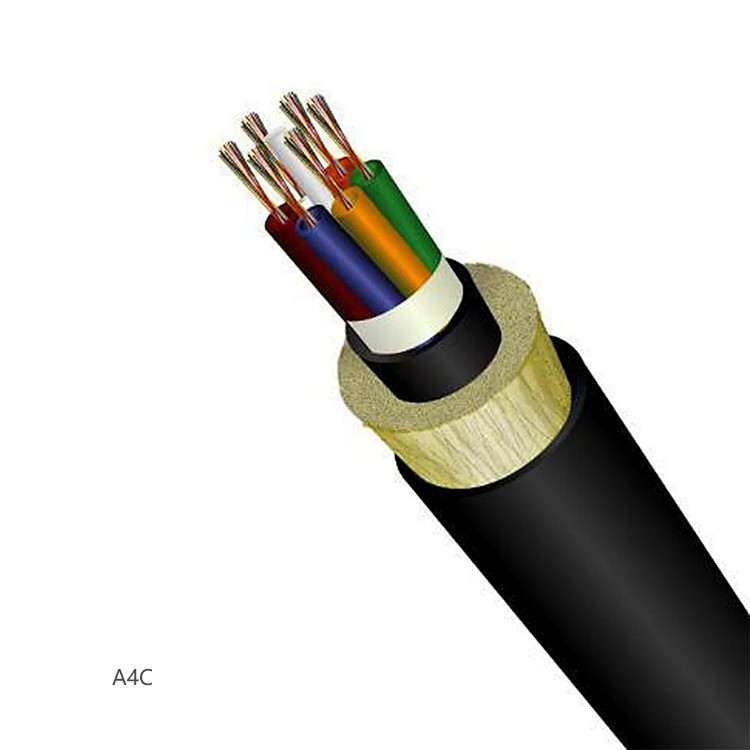

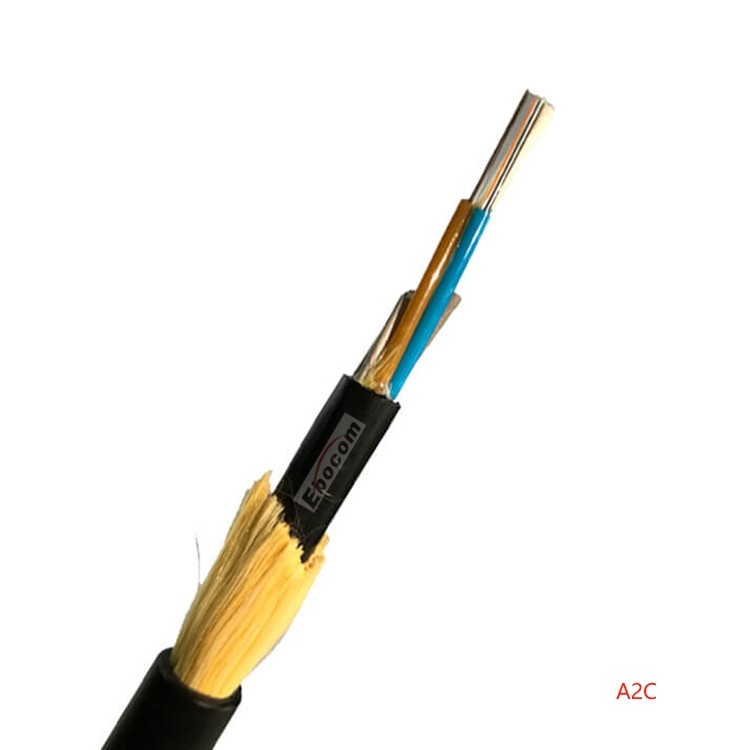

Kabel serat optik ADSS berlapis
Kabel serat optik ADSS

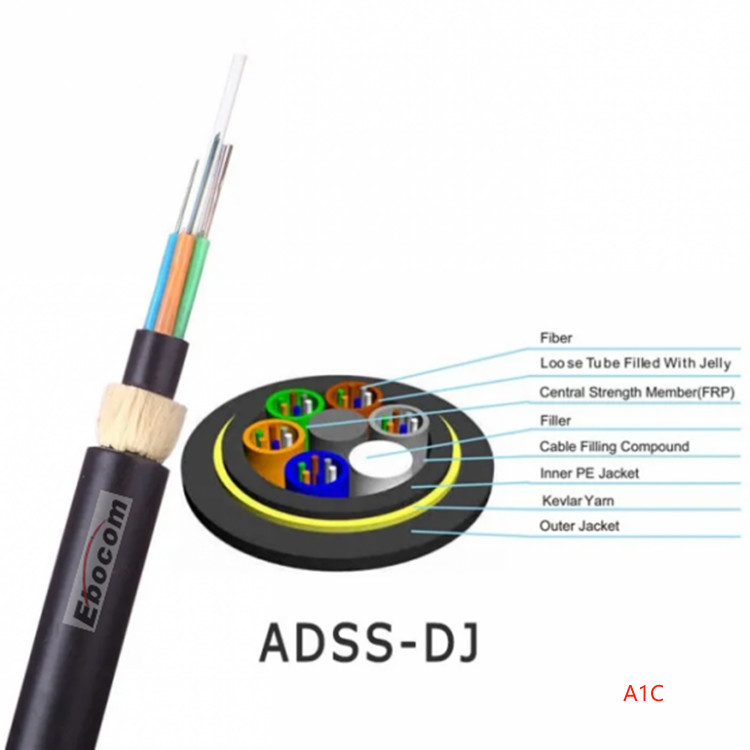

Serat optik dan salep pemblokiran air dalam kabel optik ADSS berantai lapisan ditambahkan ke tabung longgar serat pada saat yang sama,dan kemudian tabung longgar yang berbeda dibalut pada anggota kekuatan pusat (biasanya FRP). benang aramida, akhirnya diekstrusi dengan lapisan PE atau AT.Kabel serat optik ADSS tabung longgar dari struktur ini dan pelengkap salep dari anggota kekuatan pusat benar-benar memutar bersama-sama untuk memastikan kinerja tahan air, dan ada berbagai ukuran tekanan anti-lateral sesuai dengan persyaratan yang berbeda.
Fitur kabel serat optik ADSS:
- Kabel serat optik ADSS dapat dipasang tanpa listrik;
- Berat ringan, diameter kabel kecil, beban kecil pada menara;
- Jangkauan besar, hingga 1200 meter;
- Mengadopsi lapisan polietilena, yang memiliki ketahanan yang baik terhadap korosi listrik;
- Struktur non-logam, perlindungan petir;
- Serat aramid impor, kinerja tarik dan kinerja suhu yang baik, cocok untuk cuaca buruk di utara;
- Umur panjang, umur layanan bisa mencapai 30 tahun.
Metode bertelur berganda:
Cocok untuk berbagai kesempatan seperti overhead, penguburan langsung, pipa, bawah air, dll, kelebihan panjang lebih baik dikendalikan, dan jumlah inti yang besar.
Kinerja Mekanis:
| Artikel | Satuan | Spesifikasi | ||||||||||||
| Jumlah serat | 4 ~ 8 | 10 ~ 18 | 14 ~ 24 | 38 ~ 48 | 38 ~ 48 | 50 ~ 60 | 62 ~ 72 | 74 ~ 84 | 86 ~ 96 | 98 ~ 108 | 110 ~ 120 | 122~132 | 124 ~ 144 | |
| Berat kabel | kg/km | 80 | 80 | 80 | 85 | 85 | 88 | 95 | 100 | 105 | 110 | 110 | 115 | 120 |
| Spans | m | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| EDS | KN: | 1.5 | ||||||||||||
| MAT | KN: | 4 | ||||||||||||
| RTS | KN: | 10 | ||||||||||||
| Min. Radius lentur (dinamis) | mm | 20D | ||||||||||||
| Min. Radius lentur (statis) | mm | 10D | ||||||||||||
| Menanam Kekuatan Tarikan | N | 1350 | ||||||||||||
| Suhu operasi | °C | -40 ~ +70 | ||||||||||||
| Suhu penyimpanan | °C | -40 ~ +60 | ||||||||||||
| Suhu pemasangan | °C | 15 | ||||||||||||
| Menetapkan Kecepatan Angin | m/s | 0 | ||||||||||||
| Suhu di Max. Kecepatan angin | °C | 5 | ||||||||||||
| Max. Kecepatan angin | m/s | 25 | ||||||||||||
| Suhu maksimum. | °C | - 5 | ||||||||||||
| Kecepatan angin di Max. | m/s | 10 | ||||||||||||
| Ketebalan Lapisan Es | mm | 5 | ||||||||||||
| Menginstal Sag | % | 1.86 | ||||||||||||
Parameter Kabel:
| Artikel | Spesifikasi | |||||||||||||
| Jumlah Serat | 4 ~ 8 | 10 ~ 18 | 14 ~ 24 | 38 ~ 48 | 38 ~ 48 | 50 ~ 60 | 62 ~ 72 | 74 ~ 84 | 86 ~ 96 | 98 ~ 108 | 110 ~ 120 | 122~132 | 124 ~ 144 | |
| Jumlah tabung longgar | 1 | 2 | 4 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| Jumlah pengisi | 5 | 4 | 2 | 3 | 2 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| Serat pelapis berwarna | Diameter luar | 245±10μm | ||||||||||||
| Warna | Biru, oranye, hijau, cokelat, abu-abu, putih, merah, hitam, kuning, ungu, merah muda, pirus | |||||||||||||
| | Diameter luar | 2.0±0.1mm | ||||||||||||
| Bahan | PBT | |||||||||||||
| Warna | Biru, oranye, hijau, cokelat, abu-abu, putih, merah, hitam, kuning, ungu, merah muda, pirus | |||||||||||||
| Senyawa pengisi (tube) | Jelly tixotropic | |||||||||||||
| | Bahan anggota kekuatan pusat | FRP | ||||||||||||
| Diameter anggota kekuatan pusat | 2.2mm2 | |||||||||||||
| Benang Aramid | ||||||||||||||
| Bagian benang aramida | 4.6mm2 | |||||||||||||
| Memblokir air | Pita penghalang air/ Bahan yang bisa membengkak dengan air | |||||||||||||
| | Ketebalan | 2.0mm | ||||||||||||
| Diameter | 9.5mm | 9.5mm | 9.5mm | 9.8mm | 9.8mm | 10 mm | 10.5mm | 11.5mm | 12 mm | 12.5mm | 13.5mm | 14 mm | 14.5mm | |
| Bahan | PE/AT | |||||||||||||
| Warna | Hitam | |||||||||||||
