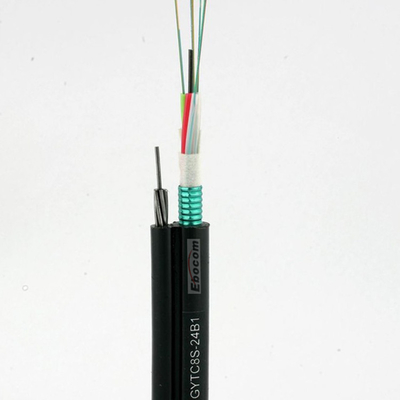

GYTC8S gambar 8 red suelta multi del solo modo del tubo G652D dari bantuan diri dari dasar kabel serat optik 2-14
GYTC8S gambar 8 suelta merah
Deskripsi
Kabel serat optik GYTC8S, struktur kabel terbuat dari plastik modulus tinggi yang dikemas tabung komposit tahan air longgar, serat optik mode tunggal dan multi mode,kabel suspensi bertulang logam, lapisan baja-PE semen dari kabel komunikasi luar pipa longgar memutar yang mendukung diri.Inti kabel melingkar kompak terdiri dari lengan longgar (paking gasket) dan pusat diperkuat inti, dan celah inti kabel diisi dengan senyawa penghalang air. Setelah meletakkan kabel bertulang logam sejajar dengan inti kabel, lapisan PE adalah inti kabel,dan inti kabel ditutupi secara longitudinal dengan pita baja plastik berlapis plastik
Fitur utama
* Kontrol yang tepat dari panjang tambahan serat untuk memastikan ketahanan tarik yang baik dan karakteristik perlindungan lingkungan kabel.
* Pita baja berlapis plastik sisi dua memberikan ketahanan kelembaban yang sangat baik dan ketahanan kompresi sisi.
* Untaian baja galvanis menjamin kekuatan tarik yang diperlukan untuk pemasangan kabel yang mendukung diri.
* Kabel ini cocok untuk kabel udara yang mendukung diri dengan rentang 100m atau kurang.
Bidang aplikasi
Produk ini cocok untuk komunikasi jarak jauh dan dalam kantor.
Spesifikasi Serat:
| Parameter teknis serat optik mode tunggal G.652D (B1.3) | |||
| Karakteristik | Ketentuan | Nilai yang ditentukan | Satuan |
| Karakteristik optik | |||
| Diameter medan mode (MFD) | 1310nm 1550nm |
9.2±0.4 10.4±0.8 |
μm μm |
| Panjang gelombang pemotongan (λcc) | ≤ 1260 | nm | |
| Koefisien atenuasi | 1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| Kerugian lentur makro | φ75mm, 100 lingkaran, pada 1550nm | ≤ 0.1 | dB |
| Ketidaksamaan atenuasi | ≤ 0.05 | dB | |
| Koefisien dispersi | 1288 ~ 1339nm 1271 ~ 1360nm 1550nm |
≤3.5 ≤ 5.3 ≤ 18 |
Ps/(nm.km) Ps/(nm.km) Ps/(nm.km) |
| Panjang gelombang dispersi nol | 1300~1324 | nm | |
| Kemiringan dispersi maksimum nol | ≤ 0.093 | Ps/ ((nm2.km) | |
| Indeks refraksi kelompok (nilai khas) | 1310nm 1550nm |
1.466 1.467 |
|
| Karakteristik geometris | |||
| Diameter pelapis | 125.0±1.0 | μm | |
| Kesalahan konsentrisitas inti/lapisan | ≤ 0.8 | μm | |
| Perlengkapan non-bentuk bulat | ≤ 1.0 | % | |
| Diameter lapisan | 245.0±10 | μm | |
| Kesalahan konsentrisitas pelapis/lapisan | ≤ 12.0 | μm | |
| Lapisan yang tidak melingkar | ≤ 8 | % | |
| Diameter lapisan berwarna | 250.0±15 | μm | |
| Karakteristik mekanik | |||
| Curling (radius) | ≥ 4 | m | |
| Tekanan bukti | > 0.69 | Gpa | |
| Kekuatan strip pelapis | Nilai rata-rata Nilai puncak |
1.0-5.0 1.3-8.9 |
N N |
| Parameter kerentanan korosi tegangan dinamis (nilai ke-9) | ≥ 20 | ||
