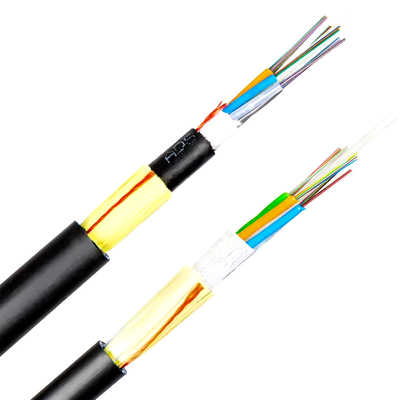

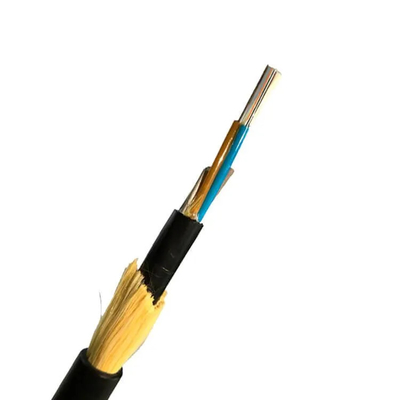

Kabel serat optik ADSS yang sangat tangguh 12-144 Core Single Double Jacket untuk komunikasi jaringan
Komunikasi jaringan ADSS Kabel Serat Optik
,Excellent Tensile ADSS Kabel Serat Optik
Deskripsi
Kabel "All Dielectric Self-Supporting (ADSS) " ini dirancang untuk aplikasi self-supporting udara jarak pendek, menengah dan panjang.Kabel ADSS menyediakan metode penyebaran yang cepat dan ekonomis untuk operator TV kabel, perusahaan telepon dan perusahaan listrik. Ini cocok untuk sistem transmisi listrik di kondisi rentang menengah dan pendek dan medan yang kompleks seperti sungai, gunung, dll.
Kabel ini terdiri dari 5 sampai 36 bundel dengan tabung atau pengisi, digulung hingga tiga lapisan di sekitar perlengkapan pusat dan diikat dengan lapisan luar PE. Setiap tabung berisi 6 sampai 12 serat.Semua serat inti diisi dengan lem tahan airPengisi dapat digunakan untuk menjaga bentuk kabel.
Pita yang bisa ditenggelamkan air dibungkus di sekitar inti kabel dalam bentuk spiral.Lapisan luar dengan ketat membungkus lapisan kawat aramid. Kabel selimut terdiri dari selimut poliethelin bagian dalam opsional dan poliethelin bagian luar atau AT (anti-slip) selimut.bahan lapisan luar AT digunakanDengan lapisan luar AT, kekuatan medan listrik maksimum di titik kerja dapat mencapai 35KV. Untuk aplikasi jarak jauh, desain lapisan ganda dapat dipertimbangkan.Kawat tarik opsional dapat ditempatkan di bawah lapisan sarung untuk mudah dihapus.
Parameter Fisik
| Panjang (m) | Es + Angin: 0mm + 35m/detik | Es+Angin:12mm+30m/detik | ||||||
|---|---|---|---|---|---|---|---|---|
| Kabel O.D. ((mm/in) | Berat kabel (kg/km) / ((lb/kft) | Max.Tensi kerja ((N/lb) | Max.Sag ((%) | Kabel O.D. ((mm/in) | Berat kabel (kg/km) / ((lb/kft) | Max.Tensi kerja ((N/lb) | Max.Sag ((%) | |
| 100 | 13.9/5.472 | 152/102.01 | 7578/1704 | 2 | 13.8/0.543 | 150.0/100.67 | 6621/1489 | 2 |
| 200 | 14.3/0.562 | 161/108.05 | 10430/2346 | 3 | 14.1/0.555 | 157.0/105.37 | 9000/2024 | 3 |
| 400 | 15.9/0.625 | 199/133.56 | 23221/5223 | 3 | 15.4/0.606 | 187.0/125.50 | 19225/4331 | 3 |
| 500 | 16.7/0.657 | 220/147.65 | 30590/6881 | 3 | 16.1/0.633 | 204.0/136.91 | 24885/5598 | 3 |
| 600 | 16.3/0.641 | 209/140.27 | 26952/6063 | 4 | 15.7/0.618 | 196.0/131.54 | 22154/4983 | 4 |
| 800 | 16.5/0.649 | 216/144.97 | 29452/6625 | 5 | 15.9/0.625 | 201.0/134.90 | 24042/5408 | 6 |
| 1000 | 16.7/0.657 | 221/148.32 | 31271/7034 | 6 | 16.1/0.633 | 204.0/136.91 | 24407/5490 | 6 |
* Tabel di atas tidak mencakup semua jenis yang tersedia. kabel ADSS lainnya dapat diproduksi atas permintaan pelanggan sesuai dengan rentang yang berbeda dan lingkungan sag.
| Radius kelengkungan minimum: | Beban kompresi maksimum: | 4000N | |
| Saat dipasang: | 20×OD | Dampak berulang: | 4.4 N.m (J) |
| Selama operasi | 10×OD untuk kabel tanpa armor | Torsinya: | 180 × 10 kali, 125 × OD |
| 20×OD untuk kabel lapis baja | Flexing Siklik: | 100 siklus | |
| Rentang suhu: | |||
| Rentang suhu operasi: | -40°C ((-40°F) sampai +70°C ((+158°F) | Ketahanan Crush: | 263N/cm (1250lb/in) |
| Rentang suhu penyimpanan: | -50°C ((-58°F) sampai +70°C ((+158°F) |
