Kabel Serat Optik OPGW SM 24 Sistem Daya Inti Konstruksi komunikasi kabel tanah Tegangan Tinggi
Kabel serat optik SM OPGW
,Kabel serat optik OPGW 24 inti

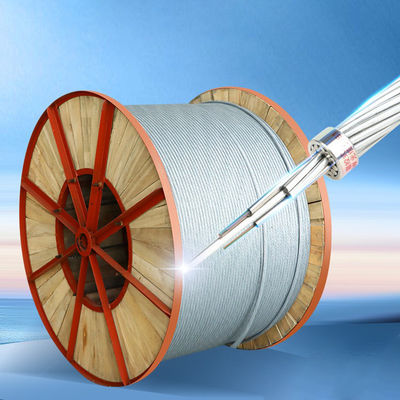

Kabel serat optik OPGW SM 24 Core
Sebuah tabung baja tahan karat pusat (yang berisi serat optik di dalamnya) dikelilingi oleh lapisan tunggal atau ganda baja berlapis aluminium (ACS) atau campuran ACS dan kawat paduan aluminium.Desain tabung stainless steel aluminized meningkatkan cross-section dari aluminium untuk mencapai kesalahan yang lebih baik arus dan ketahanan serangan petirIni cocok untuk jalur transmisi yang membutuhkan diameter kecil dan arus kesalahan besar.
Kabel serat optik OPGW Fitur:
1) diameter kabel optik OPGW kecil, beban tambahan pada menara kecil, dan kekuatan tarik tinggi.
2) Teknologi stranding yang sangat baik membuat serat memiliki kelebihan panjang yang baik dan memungkinkan serat untuk bergerak bebas di tabung.Hal ini menjaga serat optik bebas stres ketika kabel mengalami ketegangan.
3) Serat optik dilindungi oleh tabung stainless steel.
Kabel Serat Optik OPGW Aplikasi:
Mengadaptasi dengan penggantian kabel tanah tua dan struktur kabel tanah tegangan tinggi baru.
️ Digunakan pada jalur yang membutuhkan perlindungan petir dan konduksi arus sirkuit pendek.
Data teknis:
| Artikel | Satuan | Parameter teknis |
| Jenis Serat | / | G.652 |
| Atenuasi serat | 1310nm ((dB/km) | ≤ 0.35 |
| 1550nm ((dB/km) | ≤ 0.21 | |
| Koefisien Ekspansi linier | ×10-6/oC | 13.9 |
| DC-Resistance (pada 20 oC) | Ω/km | 0.52 |
| Arus pendek (1 detik, 40oC ~ 200oC) | kA | 6.5 |
| Kapasitas arus pendek (1 detik, 50oC ~ 200oC) |
kA2.S | 126.8 |
| Suhu maksimum yang diizinkan | oC | 200 |
| Tegangan maksimum yang diizinkan (40%RTS) | kN | 43.92 |
| Stres sehari-hari (25%RTS) | kN | 21.96 |
| Radius lentur minimal yang diizinkan | Operasi: mm | 228 |
| Pemasangan: mm | 300 | |
| Suhu penyimpanan dan instalasi | penyimpanan oC | -40 ~ +80 |
| Instalasi oC | -10 ~ +50 |
